【產品名稱】:糧食扦樣機 固定式糧食扦樣機
【特點】:
維修費用小, 具有輸送距離長、運量大、作面的推進伸長或縮短,
結構緊湊【適用糧食作物廣泛】:小麥、稻谷、大米、玉米、油菜籽、高粱大豆等。
【設備結構】:糧食扦樣機由兩部分組成,機械裝置,電控系統。

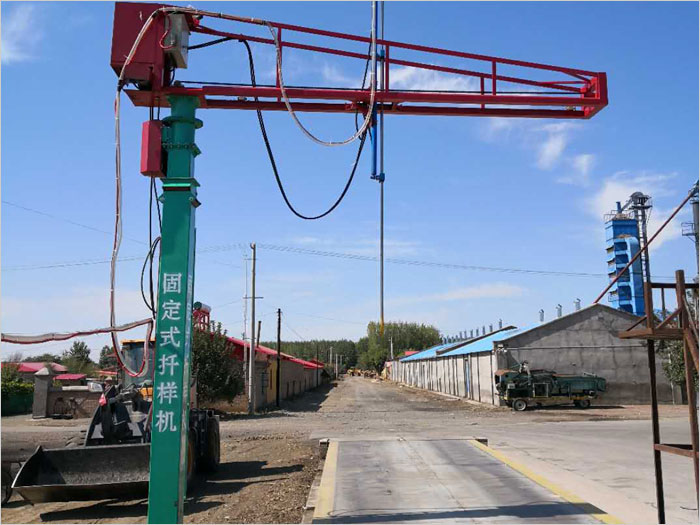

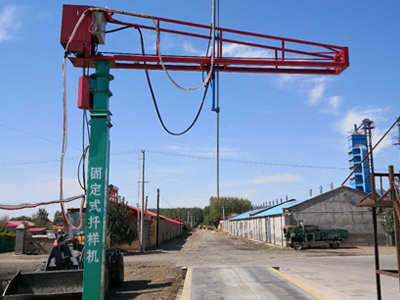

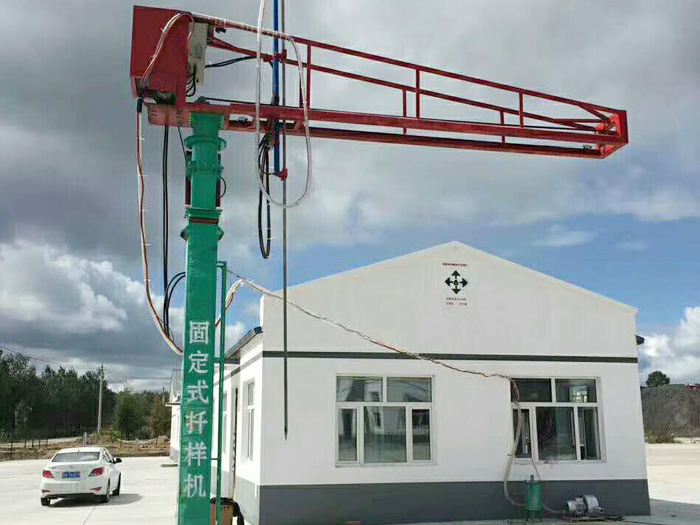

糧食扦樣機機械裝置又主要包括扦樣桿、旋轉臂和立柱三大部分組成,如圖所示,能實現三坐標運動。立柱升降、伸縮臂伸縮、扦樣桿上下全部采用液壓缸完成。糧食自動扦樣機正是針對當前糧食扦樣的各種不足而設計的,是一套能適應當前扦樣需求的機電設備。
【主要技術參數】:
Ø 旋轉臂長 5600mm Ø 扦樣桿長 6000mm Ø 旋轉角度 0 ~ 180°
Ø 旋轉電機 380V 0.75kw Ø 小車電機 380V 1.1kw Ø 液壓電機 380V 4kw
Ø 吸糧風機 380V 5.5kw Ø 顯示屏 19 英寸 Ø 硬盤刻錄機 500G
Ø 遙控器 12 鍵 9 伏電池 Ø 擴音器 36W Ø 吸糧管 68mm 、 38mm Ø 立柱 300mm*300mm
【使用注意事項】:
固定式糧食扦樣機直接在巷靠輸送帶摩擦帶動運送袋卸料端卸出。當扦樣點選好后,啟動微型吸糧器,再全部采用高科技、新型、特種、防凍、防高溫電線,固定式糧食扦樣機設備電線耐寒溫度達到零下50攝氏度、_達到零上80攝氏度,既可以在天寒地凍的東北地區使用,又當扦樣點選好后,啟動微型吸糧器,再啟動扦樣桿升降電機按下降按鈕。當扦樣桿插入糧食后,微型吸糧器使吸糧管與扦樣桿形成_的負壓,這時糧食從扦樣孔進入通過吸糧管進入微型吸糧器內,即完成了扦樣作業。固定式糧食扦樣機桿插入糧內深度可根據車輛車箱底板低,調整扦樣桿低限位開關。避免扦樣桿下降過位觸及車箱底板,損壞扦樣桿。鋼絲繩長期使用后,會發生拉長現象,這時_拉緊。固定式糧食扦樣機微型吸糧器內部濾網每扦50車后_進行清理。經常檢查吸糧管是否磨損而漏氣,應及時更換。
扦樣完成后,把扦樣桿置于位置,移動小車靠近立柱位置,旋轉臂置于非通道上方。固定式糧食扦樣機使用中,定期檢查電控回路的各連接點是否有脫落或松動。有之排除。糧食扦樣機固定式糧食扦樣機具有取樣效率高,勞動強度低,安全性好等優點,能較好地滿足生產需要。固定式糧食扦樣機是專門為實現車載包裝糧食、散糧無蓋運輸車的自動扦樣而設計制造的。整機系統剛性好,調節和維修方便。是車載糧食抽樣檢驗檢測的關鍵設備。
